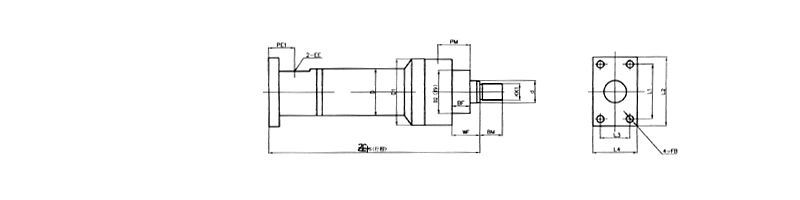

Y-HG系列液壓缸后長方法蘭連接


表3-5

代號\缸徑（mm）	40	50	63	80	90	100	110	125
ZE	206	225	249	282	302	332	342	357
FB	9	11	13.5	17.5	22	22	22	22
L1	98	116.4	134	152.5	168	184.8	200	217.1
L2	120	140	164	200	210	230	245	260
L3	40.6	48.2	55.5	63.1	70	76.5	83	90.2
L4	65	75	85	100	115	120	130	155
PE1	42	38	50	68	75	79	82	82

注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
