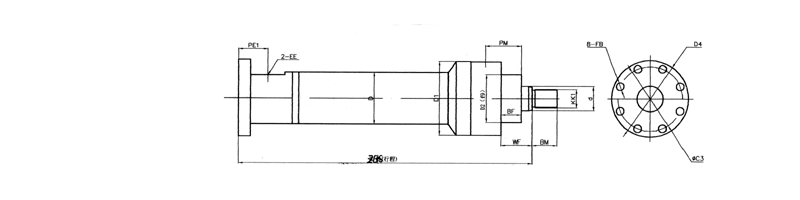

Y-HG系列液壓缸后圓法蘭連接


表3-3

代號\缸徑（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
C3	106	126	145	165	185	200	215	235	255	265	280	310	340	380	450	470	520
D4	126	150	175	200	228	245	260	280	300	310	325	360	390	435	475	525	585
PE1	42	38	50	68	75	79	82	82	88	90	95	105	105	120	136	140	143
ZC	206	225	249	282	302	332	342	357	370	386	406	450	490	535	606	660	723
FB	6	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39

注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
